Außenbecken
Hallenbad
Regenrückhaltebecken
Schulhof-
Eingangs-
überdachung
überdachung

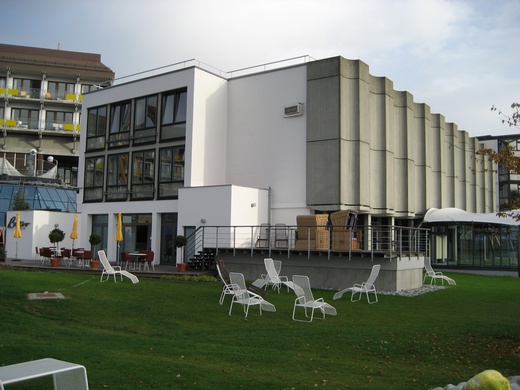

Neubau Außenbecken sowie Sanierung Hallenbad
und Umbau Ärztezimmer in Gaststätte mit Terrasse

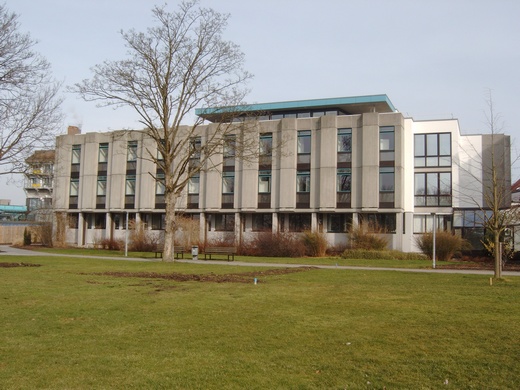

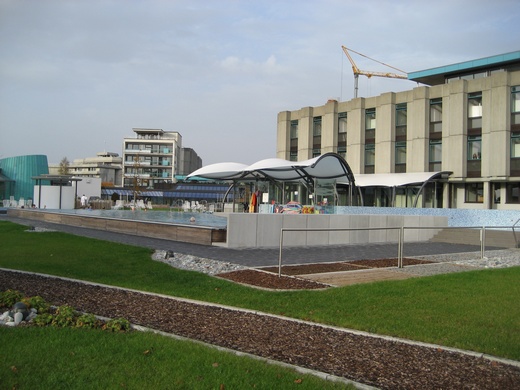

Am südwestlichen Rand, der ansonsten massiven
Fertigteilfassadenkonstruktion des
Moorheilbades Bad Buchau, steht das
neu errichtete Außenbecken.
Gebäude und Landschaft fließen hier eindrucksvoll ineinander über.
Das Becken
und der Verbindungsgang zum Bestand wird durch ein leichtes,
filigranes
Membrandach teilweise überdacht.
Die gewählte Konstruktion gewährleistet, trotz aufwändiger Geometrie,
geringe Kosten
und eine kurze Bauzeit.
Bauherr | | Federseeklinik Bad Buchau |
Architektur | | FAF Architekten |
Standort | | Bad Buchau |
Baukosten | | 2,5 Mio € |
Fertigstellung | | 2008 |

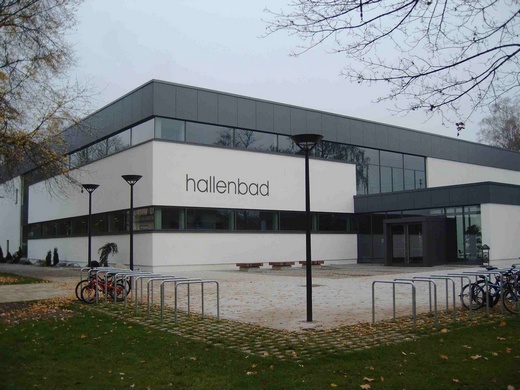

Umbau- und Sanierung Hallenbad in Ravensburg
Bauherr | | Technische Werke Schussental |
Architektur | | David+Strobilius, Bad Boll |
Standort | | Ravensburg |
Baukosten | | 5,0 Mio €l |
Fertigstellung | | 2004/2005 |

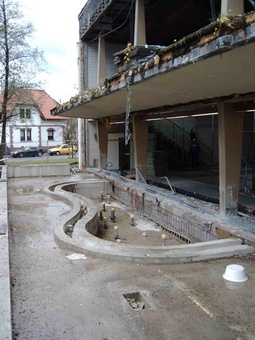

Für den Weiterbetrieb des Hallenbades aus den 60er Jahren
wurde eine grundlegende
Sanierung notwendig. Sie umfasste neben der
Instandsetzung der baulichen Anlage auch
die weitgehende Erneuerung
der technischen Anlagen und die Erweiterung um einen
Eltern-Kind
Bereich unter der neuen Schrägfassade.
Unsere Aufgabe war
neben der Tragwerksplanung für den Anbau und zahlreiche Eingriffe
in
den Bestand auch die Fachplanung der Betonsanierung.
Sie umfasste die Erarbeitung eines Sanierungskonzepts, die Erstellung
des
Leistungsverzeichnisses und die Fachbauleitung.
An vielen Bauteilen mussten die carbonatisierten und teilweise
chloridbelasteten
Betonschichten abgetragen und durch Spritzbeton,
Spachtelung und Beschichtungen
ersetzt werden.

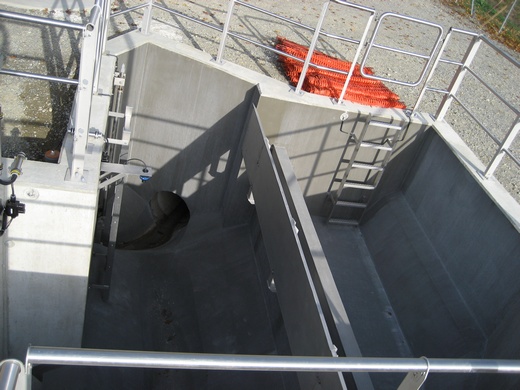

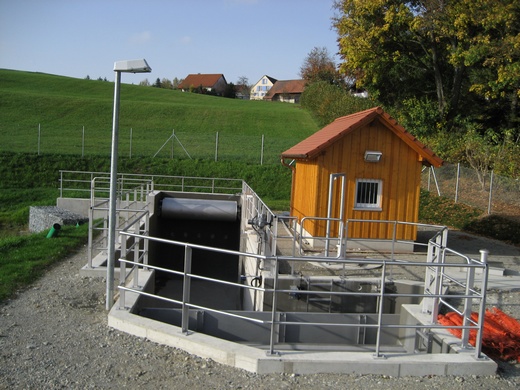

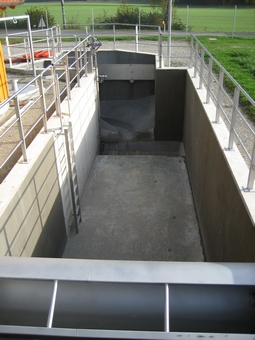

Regenrückhaltebecken Heratskirch
Im Zuge der städtischen Neuausrichtung Ihrer
Abwasserleitungen entstand in Heratskirch
ein Regenrückhaltebecken mit
einer nachgeschalteten, natürlichen Versickerungsmulde
für
Notüberläufe.
Das Überlaufbecken ist ein reiner Stahlbetonbau.
Da bis zur Geländeoberkante Grundwasser anstehen kann, ist das Becken
als
weiße Wanne ausgebildet worden.
Bauherr | | Stadt Bad Saulgau |
Architektur | | Schranz & Co. Ingenieurgesellschaft |
Standort | | Heratskirch |
Baukosten | | 150.000 € |
Fertigstellung | | 2008 |

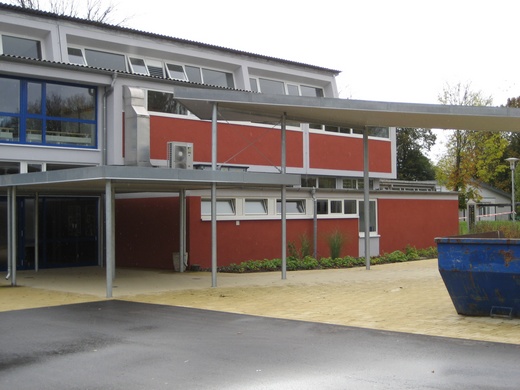

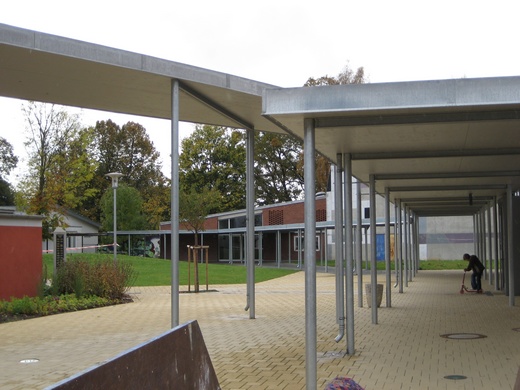

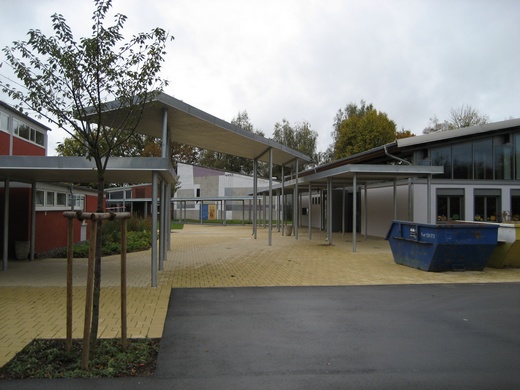

Schulhofüberdachung Hauptschule in Mengen
Analog zum Erscheinungsbild der Bestandsteile
gliedern sich die Dächer mit ihrer
Tragstruktur in zwei Teile.
Die quer im Schulhof stehende, hohe Dachkonstruktion ermöglicht eine
Feuerwehrdurchfahrt und ist gleichzeitig ein Verbindungsglied für die,
parallel zu
den Betriebsgebäuden, tiefer liegenden Dächer.
Die Konstruktion besteht aus einfachen Zweigelenkrahmen in Stahl,
einer 60 mm
starken Multiplanplatte als Dachfläche und einer Randattika.
Bauherr | | Stadt Mengen |
Architektur | | Kniesel Architekten |
Standort | | Mengen |
Architektur | | 100.000 € |
Fertigstellung | | 2007 |
Eingangsüberdachung in München
Die Stützen der
repräsentativen Eingangsüberdachung der Firma Klimaszewski sind in
Köcherfundamente eingespannt.
Der obere Abschluss der Stützen bilden eine Verästelung von leichten
I–Trägern,
verbunden mit der Dachkonstruktion, die gleichzeitig zur Aussteifung
des Vordaches
dienen.
Die gebogenen Dachträger liegen gestaffelt auf Querträgern auf, die
wiederum horizontal
am Gebäude befestigt wurden.
Bauherr | | Klimaszewski, München |
Architektur | | B-Quadrat, Bauagentur, Ostrach |
Standort | | München |
Kostenschätzung | | 40.000 € |
Fertigstellung | | 2005 |
