Neubau eines Hochregallagers mit Verbindungs-, sowie
Produktions-
erweiterungsbauten und WU-Sprinklerbecken in Meßkirch
-Hochregallager

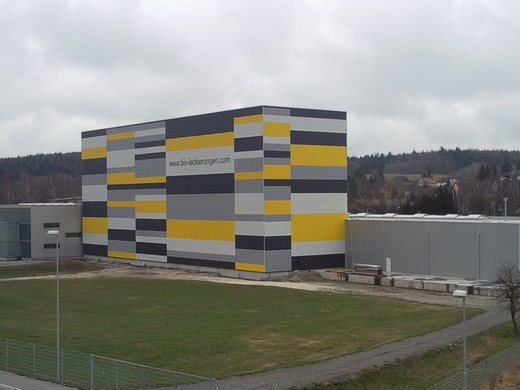

Computergesteuertes, vollautomatisches Hochregallager
L x B x H = 60 x 17 x 27 m

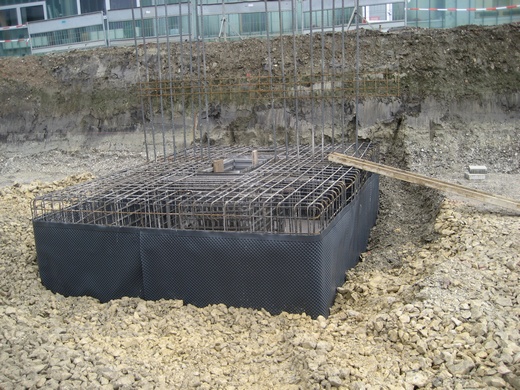

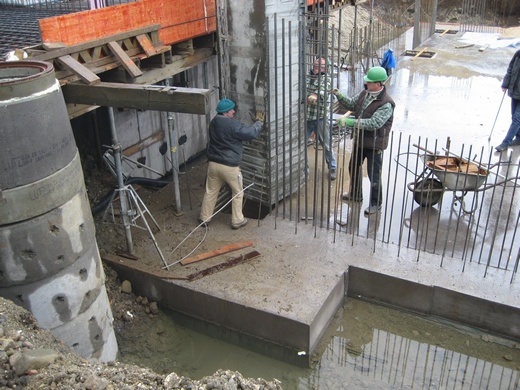

Köcherfundamente L x B x H = 4,50 x 3,50 x 2,30 m

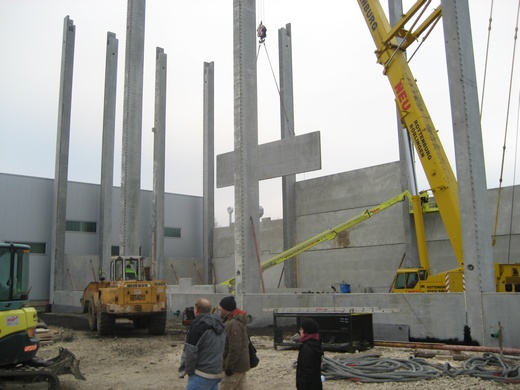

Fertigteilstützen L x B x H 1,20 x 0,50 x 27,0 m entspricht 40
to/Stütze
| Bauherr | | Lothar Bix GmbH, Meßkirch |
| Architektur | | Kniesel Architekten, Mengen |
| Standort | | Meßkirch |
| Baukosten | | 2,5 Mio. € |
| Fertigstellung | | 2008 |

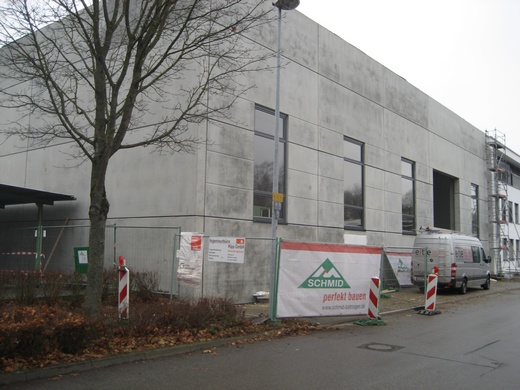

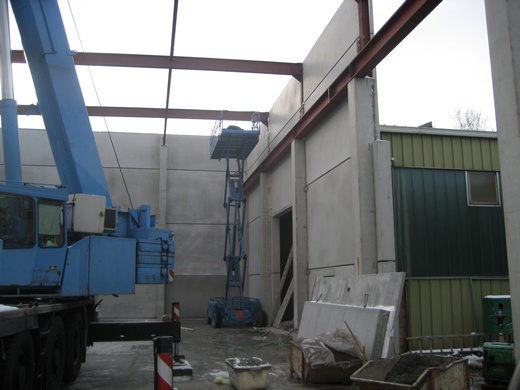

Montagehalle Schmid
in Biberach a.d.Riß
Die Montagehalle ist situationsbedingt eine
Kombination aus Ortbeton-Einspannstützen
und weiterführenden
Zweigelenkrahmen in Stahlkonstruktion.
L x B x H = 32 x 15 x 10 m mit einem
Achsraster von a = 6 m.

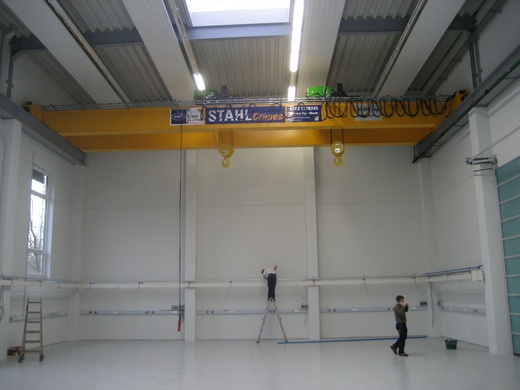

Statische Besonderheit: 40 to
Zweiträger-Brückenkran
| Bauherr | | Maschinenbau Schmid, Biberach a.d.Riß |
| Architektur | | Tress Architekten Baltringen |
| Standort | | Biberach a.d.Riß |
| Baukosten | | 1,0 Mio € |
| Fertigstellung | | 2008 |
Neubau
einer Abbundhalle mit Werkstatt und Büro in Fronreute

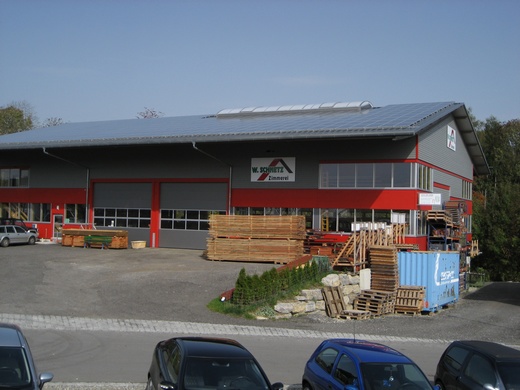

Die Abbundhalle Schnetz befindet
sich im neuen Gewerbegebiet von Fronreute.
Die Baumaßnahme besteht aus
2 Teilprojekten.

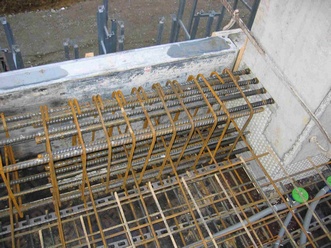

Einerseits, die massive
Ortbetonunterkellerung mit flexibler Nutzung der
UG-Decke - 60 to LKW.

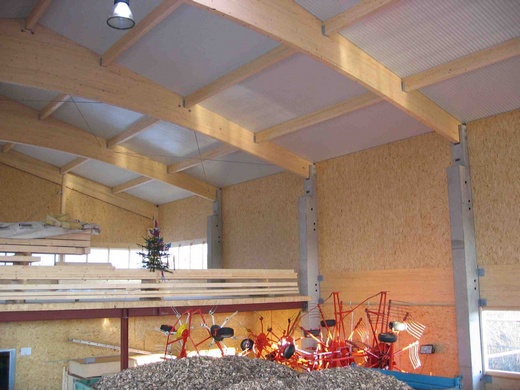

Und anderseits, die filigrane
Holzkonstruktion mit 20 m weit gespannten Holzleimbindern.
Die Abmessungen der Halle
betragen L x B x H = 30 x 20 x 14,50 m.
| Bauherr | | Zimmerei Schnetz, Fronreute |
| Architektur | | Holzbau Kreativ |
| Standort | | Fronreute |
| Baukosten | | 600.000 € |
| Fertigstellung | | 2006 |
Lager- und
Vertriebsgebäude in Pfaffenhofen
Das Gebäude erstreckt sich
über eine Länge von 35 m bei 18 m Breite auf einem
abschüssigen
Grundstück.
Die OK der Bodenplatte lag
teilweise über Geländeniveau und der tragfähige Baugrund
stand
ca. 2 – 2,5 m unter der Geländeoberfläche an.
Aus diesem Grund mussten
Teilbereich bis UK Bodenplatte erheblich aufgefüllt werden.
Und um die statisch
tragenden Bodenschichten zu erreichen wurde eine Tiefengründung
mit
Füllbetonpfeilern konzipiert.

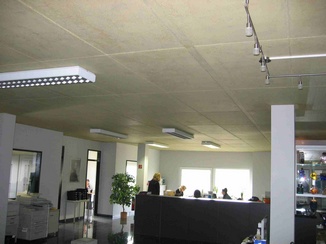

Die Grundstruktur des
Tragwerks ist ein rechteckiger Stahlbetonskelettbau mit einem
Stützenraster von 6,7 x 5,5 m, Flachdecken d = 22 cm sowie einem
aussteifenden
Treppenhauskern.
| Bauherr | | J.Hindelang, München |
| Architektur | | B-Quadrat, Bauagentur Ostrach |
| Standort | | Pfaffenhofen |
| Baukosten | | 1,8 Mio € |
| Fertigstellung | | 2005 |

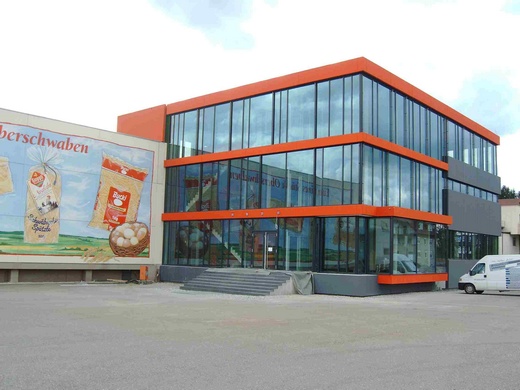

Anbau Büro- und
Versammlungsräume in Ennetach bei Mengen
Das Büro und Versammlungsgebäude der Firma
Buck in Ennetach liegt in der
Erdbebenzone III und war gemäß seiner
Nutzung rechnerisch und konstruktiv für diese
Zusatzbeanspruchung zu
bemessen.

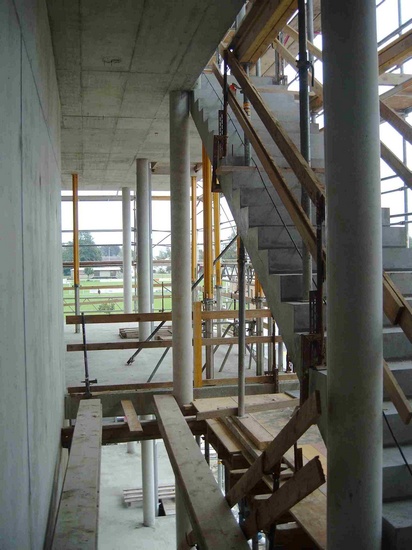

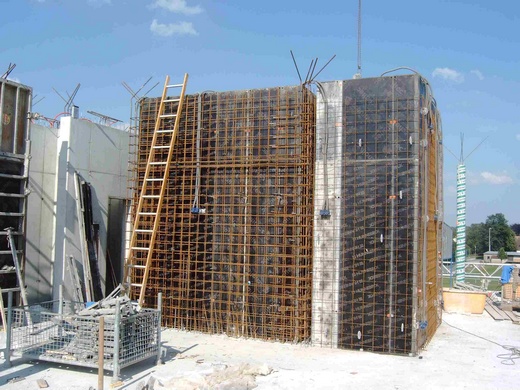

Ein Stahlbetonskelettbau
mit vorgehängter Fassade aus Beton-Sandwichelementen
bzw.
Pfosten-Riegel Elementen.
Der 3-geschossige
Büroanbau mit den Abmessungen L/B/H= ca. 24/17/12.6 m wurde,
aufgrund
der zahlreichen bestehenden Versorgungsleitungen im Baugrund und zum
Teil
hoher Stützenlasten, auf einer tragenden Bodenplatte Dicke =
45-60 cm gegründet.
| Bauherr | | Buck Eierteigwarenfabrik GmbH & Co. KG |
| Architektur | | Kniesel Architekten, Mengen |
| Standort | | Mengen/Donau |
| Baukosten | | 1,3 Mio € |
| Fertigstellung | | 2005 |

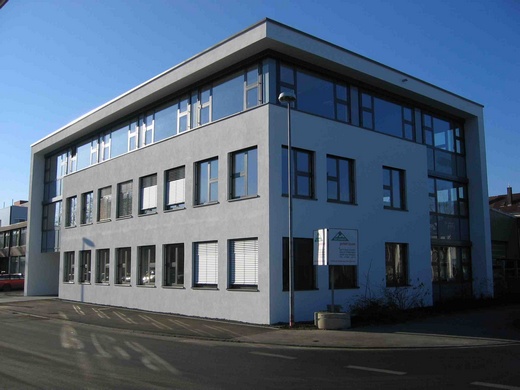

Bürogebäude Schmid in
Biberach a.d.Riß
Bei der Entwicklung des Bürogebäudes wurde
besonderen Wert auf die Flexibilität
in den Grundrissen und einer
optionalen Erweiterung gelegt.
Aufgrund von
jahreszeitlich bedingten Grundwasserständen mit ca. 1,0m unter
Geländeoberfläche und aus Kostengründe verzichtete man auf eine
Unterkellerung
des Gebäudes.
Als Alternative entstand
die Idee, einer späteren Erweiterung des Gebäudes mit einer
leichten,
rückversetzten Stahlkonstruktion.

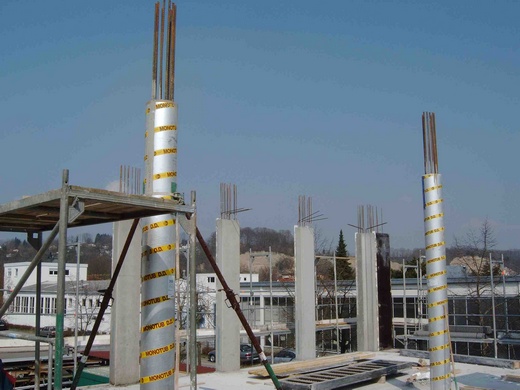

Das Stützenraster, bei dem
rechteckigen Gebäudetyp mit den Abmessungen
L x B x H = 25,0 x 15,0 x 10,50 m,
beträgt 5,0 x 5,0 m.

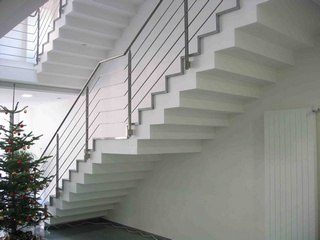

Eine räumliche abtragende
Treppe mit Zwischenpodest und Lichtkuppel verbindet die
Stockwerke miteinander.
Alle Details hierfür wurden
sehr sorgfältig und solide gewählt.
| Bauherr | | Maschinenbau Schmid, Biberach |
| Architektur | | Tress Architekten Baltringen |
| Standort | | Biberach |
| Fertigstellung | | 2005 |
